SKSZ系列閃蒸干燥機
產品描述：在引進吸收國外技術的基礎上，自行開發成功的新型干燥設備。該機技術創新，設計合理，結構緊湊，適用范圍廣，生產能力大，產品質量好，效率高，節約能耗，在一個設備內干燥、粉碎、篩分一次完成，消除環境污染，整機性能達到國內外水平。閃蒸干燥機具有原來的軸承感應冷卻（水冷卻），設計用油泵聯接送油潤滑、冷卻軸承，密封裝置性能優異，在主軸設計上采用半環式，電機利用調速電機，傳遞平穩、噪聲小，使用壽命是同類產品的10倍。
產品詳細

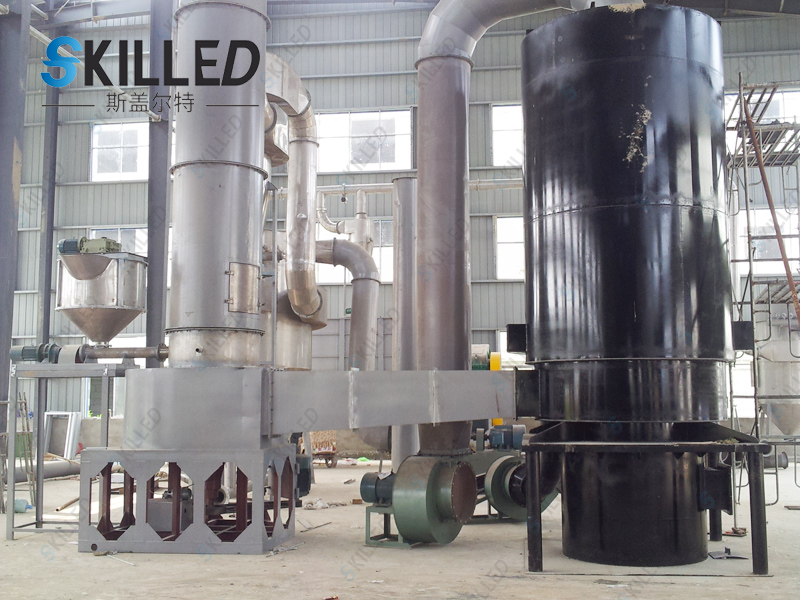

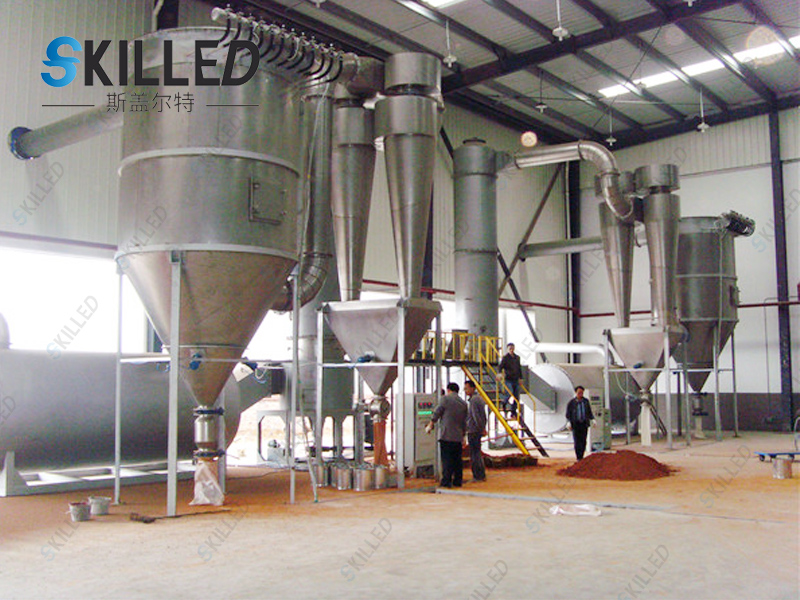

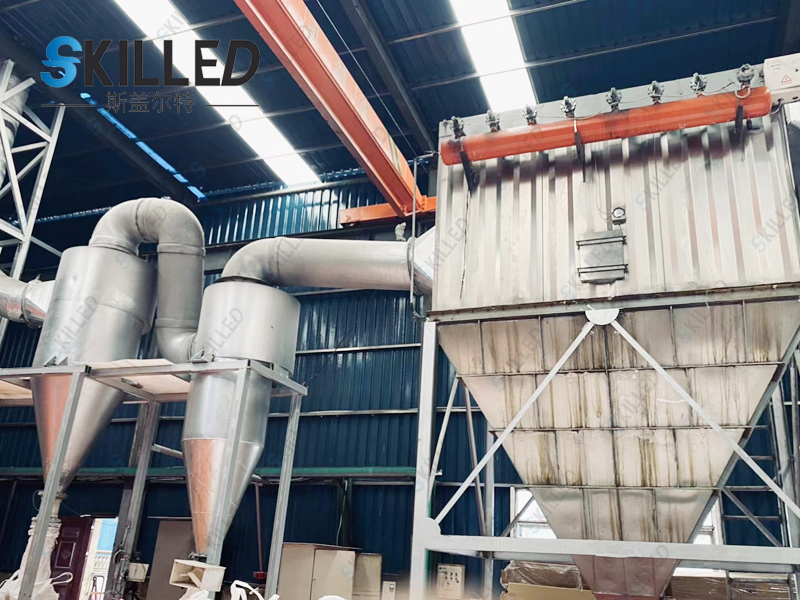

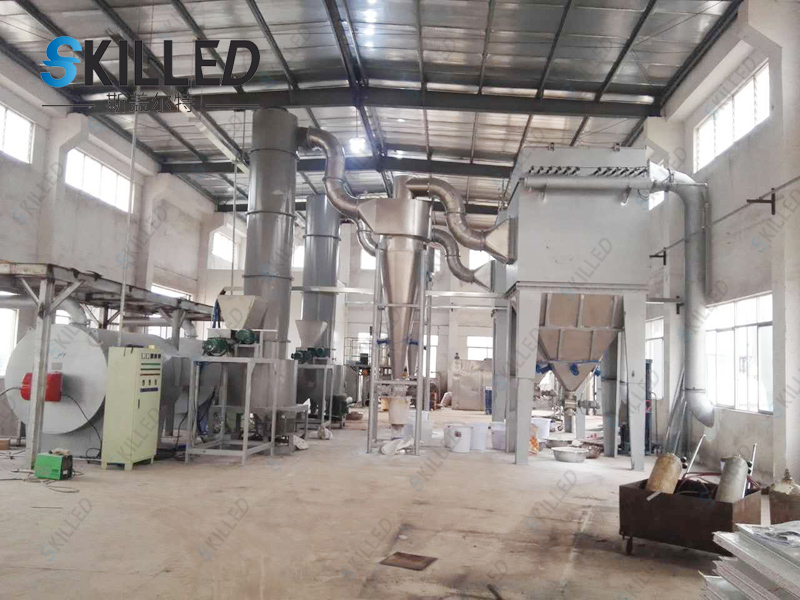

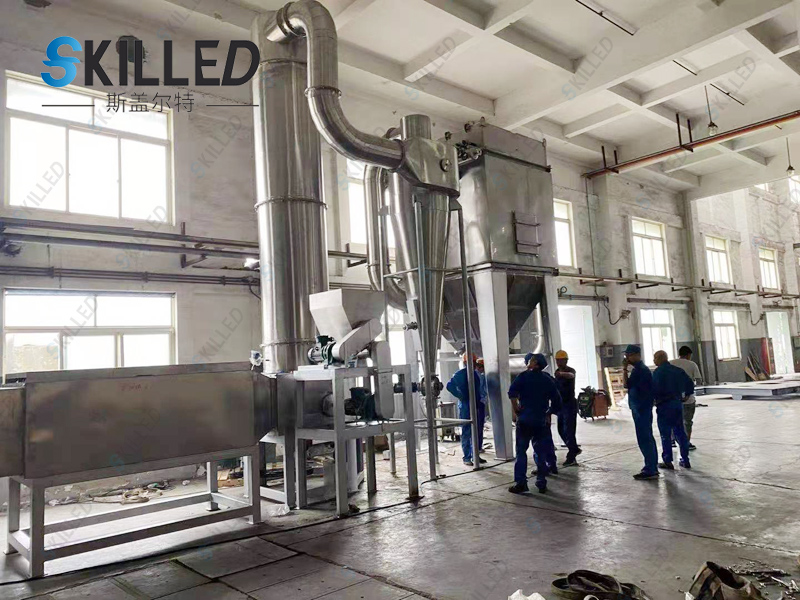

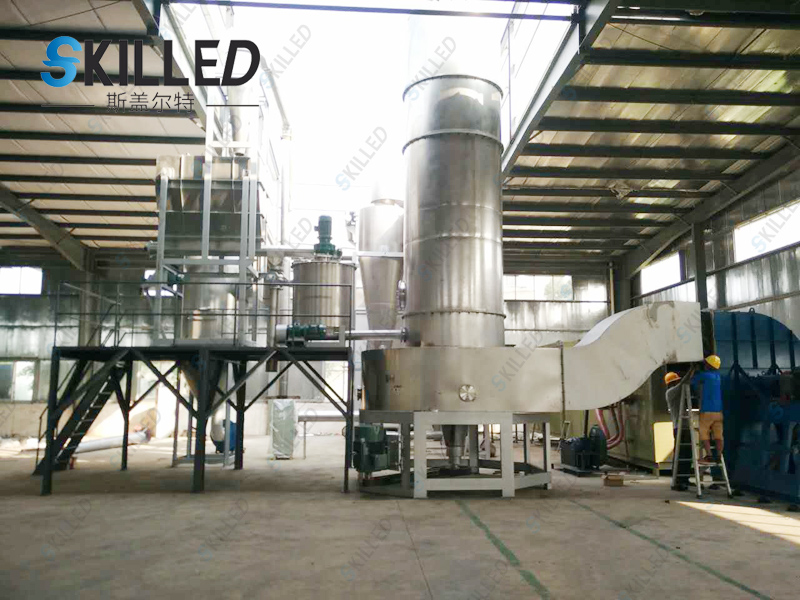

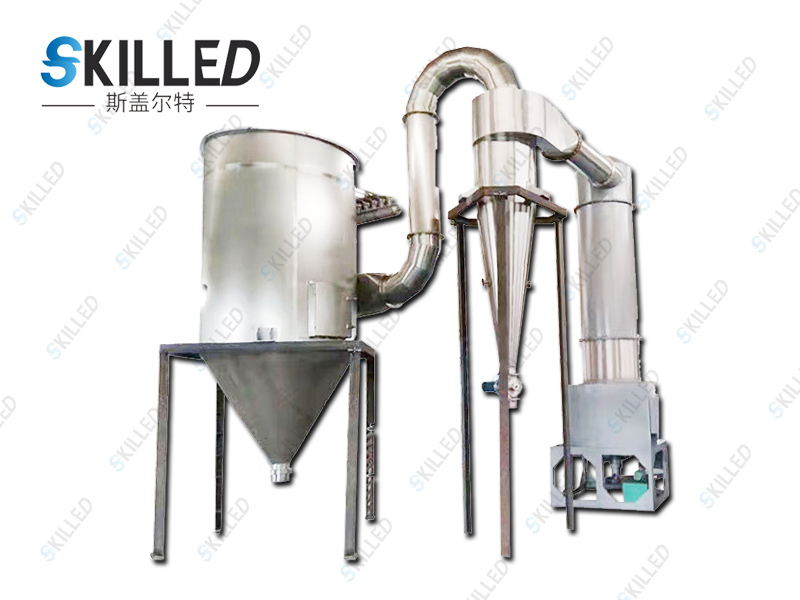

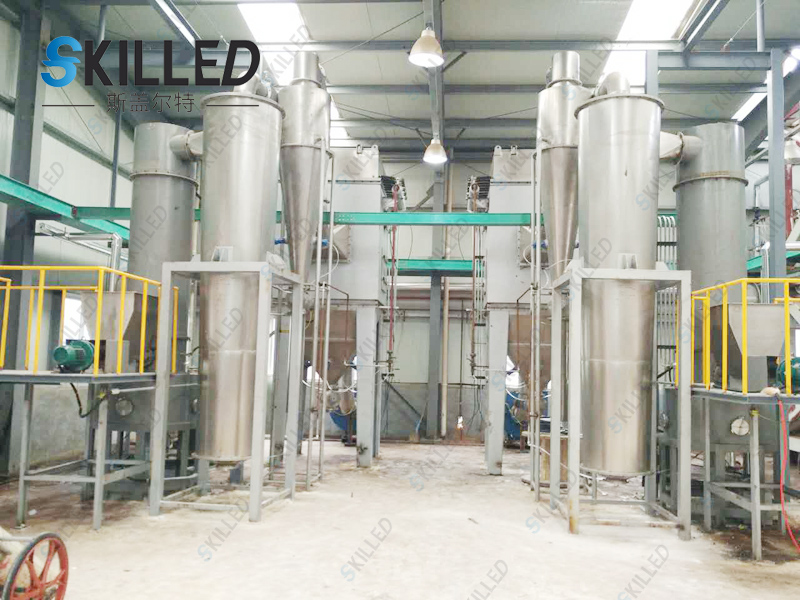

圖片集錦
產品概述SKSZ系列旋轉閃蒸干燥機是我公司在引進吸收國外技術的基礎上，自行開發成功的新型干燥設備。該機技術創新，設計合理，結構緊湊，適用范圍廣，生產能力大，產品的質量好，效率高，節約能耗，在一個設備內干燥、粉碎、篩分一次完成，消除環境污染，整機性能達到國內外水平。閃蒸干燥機具有原來的軸承感應冷卻（水冷卻），設計用油泵聯接送油潤滑、冷卻軸承，密封裝置性能優異，在主軸設計上采用半環式，電機利用調速電機，傳遞平穩、噪聲小，使用壽命是同類產品的10倍。
工作原理熱空氣由入口管以適宜噴動速度從干燥機底部進入攪拌粉碎干燥室，對物料產生強烈的剪切、吹浮、旋轉作用，于是物料受到離心、剪切、碰撞、磨擦而被微粒化，強化了傳質傳熱。在干燥機底部，較大較濕的顆粒團在攪拌器作用下被機械破碎，濕含量較低、顆粒度較小的顆粒被旋轉氣流夾帶上升，在上升過程中進一步干燥，由于氣固兩相作旋轉流動，固相慣性大于氣相，固氣兩相間的相對速度較大，強化兩相間的傳質傳熱，所以該機生產強度高。
閃蒸干燥機的工作原理較容易理解。我們可以將整個干燥過程分為4個階段—破碎階段、氣固混合階段、干燥階段以及粒度分級階段。
破碎階段：破碎是整個閃蒸干燥過程的第一步也是較重要的一步。被干燥的物料狀態主要是膏狀、濾餅狀。如沒有破碎就不能進行閃蒸干燥，由此我們可以得到一個結論：黏性強的物料如直接使用閃蒸干燥機其干燥效果較差，需要適當加入添加劑避免物料結塊。該過程中主要是攪拌片與高速旋轉的氣體配合完成粉碎。
氣固混合階段：經過粉碎后，物料在閃蒸干燥主塔內與加熱介質充分的接觸。其中，氣固混合的好壞決定整個干燥速率的大小。為了提高氣流速度，在閃蒸干燥機的底部設置倒錐結構裝置。
干燥階段：該過程是熱空氣蒸發物料水分的過程。未完成干燥的物料受到重力的作用下落，繼續破碎與干燥；完成干燥的物料會向上運動，進行下一階段。
粒度分級：在干燥主機的上部設置環形擋板，此被稱為閃蒸干燥機分級器。當物料運動經過該分級器時變會受到離心力的作用，呈現不同旋轉半徑螺旋上升的趨勢。粒徑較小的物料從分級器的內孔排出；顆粒較大的物料被留在干燥室內繼續粉碎，待達到標準粒度從內孔排出。
工藝流程
設備特點
1、多種加料裝置供選擇，加料連續穩定，過程中間不會產生架橋現象。
2、干燥機底部設置特殊的冷卻裝置，避免了物料在底部高溫區產生變質現象。
3、特殊的氣壓密封裝置和軸承冷卻裝置，有效延長傳動部分使用壽命。
4、特殊的分風裝置 ，降低了設備阻力，并有效提供了干燥器的處理風量。
5、干燥室裝有分級環及旋流片，物料細度和終水份可調（如碳酸鈣終水分可調至≤0、1%）。
6、相對其它干燥方法而言，可有效增加物料比重。
7、干燥室內周向氣速高，物料停留時間短，有效防止物料粘壁及熱敏性物料變質現象，達到高效、快速、小設備、大生產。
應用范圍
1、無機類:硼酸、碳酸鈣、氫氧化物、硫酸銅、氧化鐵、碳酸鋇、三氧化銻，各種金屬氫氧化物，各種重金屬鹽、合成冰晶石等。
2、有機物:阿特拉津（農藥殺蟲劑）、月桂酸鎘、苯甲酸、安息香酸、殺菌丹、草酸鈉、醋酸纖維素等。
3、陶瓷類：高嶺土、二氧化硅、粘土。
4、染料類：蒽醌、黑色氧化鐵、靛藍顏料、丁酸、氫氧化鈦、硫化鋅，各種偶氮染料中間體。
5、食品類：大豆蛋白、膠凝淀粉、酒糟、小麥糖、小麥淀粉。
技術參數型號項目
筒體直徑mm
主機尺寸mm
主機功率kw
處理風量
蒸發水量kg/h
占用面積m2
SKSZ-2
200
300×2800
0.75～2.2
300～800
10～20
3500×2500
SKSZ-3
300
400×3300
3～4
600～1500
20～50
3800×2700
SKSZ-4
400
500×3500
4～7.5
1250～2500
25～70
4000×3000
SKSZ-5
500
600×4000
5.5～11
1500～4000
30～100
4200×3200
SKSZ-6
600
700×4200
7.5～18.5
2500～5000
40～200
4250×3250
SKSZ-8
800
900×4600
11～18.5
3000～8000
60～300
4500×3500
SKSZ-10
1000
1100×5000
15～30
5000～12500
100～480
4750×3750
SKSZ-12
1200
1300×5200
15～37
10000～20000
150～745
5000×4000
SKSZ-14
1400
1500×5400
30～55
14000～27000
200～960
5250×4250
SKSZ-16
1600
1700×6000
45～75
18700～36000
250～7303
5500×4500
注：1、水份蒸發量以進風溫度200℃出風80℃計算；2、裝機容量為基本數據，可根據物料的理化性能改變；3、占地面積根據實際情況布置，表中數據僅供參考。
工藝流程
