產品概述ZPG系列中藥浸膏噴霧干燥機是吸收國外技術開發的適用于熔點低、含糖高的中藥產品的干燥設備,并具有不粘壁、物料不焦化、不易吸潮等特點。該裝置根據干燥產品的特點和性質確定噴霧干燥的工藝條件,自動化程度高,操作方便,符合GMP要求。該裝置的成功開發,解決了多年來許多熔點低、含糖高的中藥產品不能用噴霧干燥的技術難點,也是對噴霧干燥在中藥制藥中的應用技術研究的新發展。
ZPG系列中藥浸膏噴霧干燥機是離心式噴霧干燥技術在特定物料干燥中的應用,該干燥設備是專門用來解決中藥浸膏和植物提取液的噴霧干燥機,它有效地解決了原LPG系列高速噴霧干燥機在中藥浸膏干燥中出現的粘壁、焦化、收粉率低、產量低等問題。
工作原理空氣經空氣過濾器后進入空氣加熱器,當空氣加熱器到給定的溫度后以切線方向進入熱風分配器,經熱風分配器作用后的空氣,均勻地、螺旋式地進入干燥室,同時料液由霧化器霧化為20~60um的霧滴,當霧滴與熱空氣接觸后就迅速汽化干燥為粉末或顆粒產品。采用旋風風離器直接收集后經氣力輸送至效料倉,完成物料的冷卻及輸送,廢氣由風機排出口經水沫除塵器排出。
設備特點1、塔體具有冷風夾套;
2、塔體上裝有自動振打裝置;
3、塔體、管路配有快開清洗孔及排污孔;
4、自動控制恒溫加料罐;
5、手工高壓洗塔隨機附件;
6、與物料接觸的部分采用不銹鋼材料制作(或全不銹鋼制造);
7、物料收集采用兩級旋風除塵裝置,或一級旋風除塵器和濕式除塵器;
8、進風溫度實現自動控制及連續裝置。
9、配有氣掃裝置。
技術參數型號
SKZYPW-5
SKZYPW-10
SKZYPW-25
SKZYPW-50
SKZYPW-80
SKZYPW-100
SKZYPW-150
SKZYPW-200
SKZYPW-300
水份蒸發量(kg/h)
5
10
25
50
80
100
150
200
300
料液處理量(kg/h)
6-7
12-14
25-34
50-68
80-108
100-135
150-203
200-270
300-406
成品產量(kg/h)
1-2
2-4
4.8-7.2
9.2-14
14.8-22.4
18.4-28
28-42
36.8-56.4
55-85
濕物料含固量(%)
18-25
成品含水量(%)
3-5
電功率(kw)
36
45
63
99
132
153
204
246
330
加熱源
蒸氣+電
產品收集方式及收集效率
兩級旋風除塵器或一級旋風除塵器+一級濕法除塵器,≥95%
自控儀表
熱風溫度及排風溫度指標,自動調節溫控儀
進風溫度(℃)
150-200
出風溫度(℃)
80-100
外形尺寸(mm)
長
5000
5500
7000
8000
9800
11000
12200
14100
15000
寬
3000
3500
4000
5000
5700
6200
7000
7800
9000
高
4500
4600
5200
6500
7600
8100
9000
9850
11100
注: 1、實際外形尺寸可根據客戶實際情況確定,以上尺寸僅供參考;2、以上蒸發量是******蒸發量。

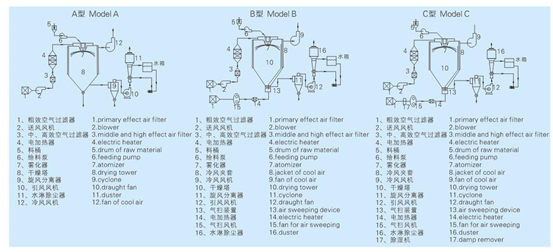

結構示意圖
